DMM Series Dry Plug Metal Shell Fotoelektrisk vanntett kontakt



• Tørr-mate vanntett kobling, designet for sikker tilkobling og frakobling uten inntrengning av fuktighet

• Integrert konstruksjon med kontakter og isolatorer innebygd for økt pålitelighet

• Isolatorer og O-ringer er forhånds-montert med skallet for praktisk vedlikehold og utskifting

• Sokkelalternativer inkluderer både gjengede og flensmonteringstyper

• Tilgjengelig i 13 skallstørrelser med flere kontaktkonfigurasjoner, støtter opptil 203 kontakter

• Kan sendeelektriske signaler, optiske signaler, oghybride elektro-optiske signaler

• Innrettingsstruktur forhindrer feiljustering og feilaktig sammenkobling

• Tåler høyt trykk opp til140 MPa

• Ulike skallmaterialer og kabeltermineringsmetoder tilgjengelig på forespørsel





• Offshore boreplattformer
• Sjøfarts nedsenkbare systemer
• Umbilical kommunikasjon og kraftforbindelser









Bolig NR.	En monteringsgjenge	B ф(mm)	C Skiftenøkkelstørrelse	Gjennomgående hulldiameter ф	Installasjonsmoment NM
D	3/8-24 UNF-2A	19.1	15.8	9.5	3.4-4
E	1/2-20 UNF-2A	22.1	19.1	12.7	5.7-6.2
G	5/8-24 UNEF-2A	25.4	22.1	15.9	7.4-9.6
K	3/4-20 UNEF-2A	28.5	25.4	19.1	8.5-11.3
L	7/8-20 UNEF-2A	31.8	28.6	22.2	10.2-12.4
M	1-20 UNEF-2A	34.8	31.8	25.4	13.6-17
O	11/8-16 UN-2A	41.2	38.1	28.6	14.7-18.1
P	11/4-16 UN-2A	44.5	41.2	31.8	15.8-19.2
Q	13/8-16 UN-2A	47.5	44.5	34.9	17-20.3
R	11/2-16 UN-2A	50.8	47.5	38.1	19.2-24.9
T	2-16 UN-2A	63.5	60.2	50.8	23.7-28.3
U	2 1/4-16 UN -2A	69.9	66.8	57.2	24.9-29.4
X	2 3/4-16 UN-2A	88.9	80.3	69.9	27.1-31.6

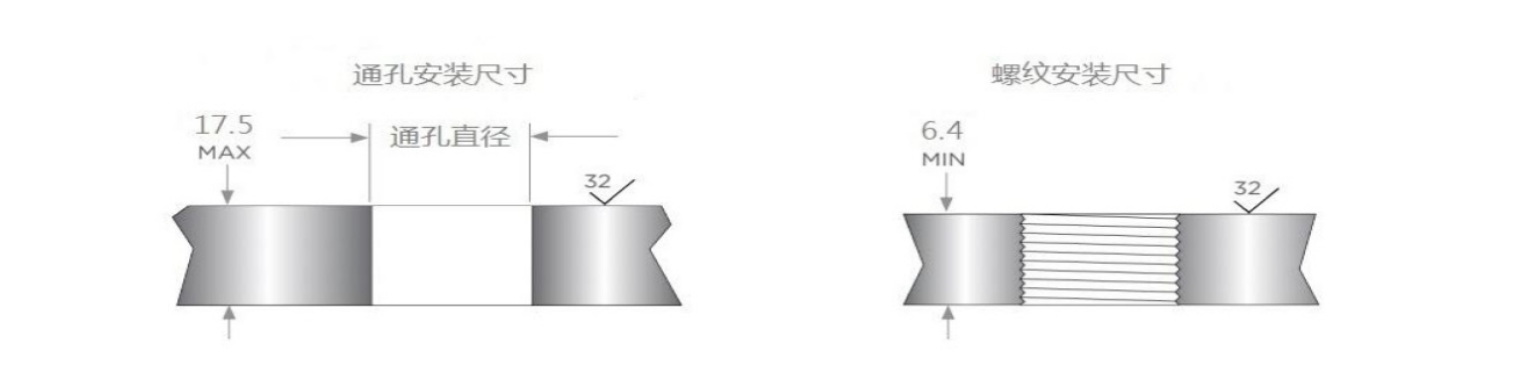

Bolig NR.	A ф(mm)	B Firkantet størrelse	C Monteringshull størrelse	D ф(mm)	Boring dia.	Fas dia.	Speil dia.
D	19.1	22.1	8.5	9.5	9.5	10.8	30
E	22.1	25.4	9.8	12.7	12.7	14	34.8
G	25.4	28.5	11.5	17.4	17.5	18.5	39.6
K	28.5	31.8	13	19	19.1	20.3	44.5
L	31.8	34.8	14.3	22.2	22.2	23.3	47.5
M	34.8	38.1	15.1	25.4	25.4	26.4	53.9
O	41.2	44.5	18.4	28.5	28.6	29.9	62
P	44.5	47.5	19.7	31.7	31.8	32.8	66.6
Q	47.5	50.8	21.1	34.9	34.9	36.2	73.4
R	50.8	53.9	22.5	38.1	38.1	39.1	76.2
T	63.5	66.6	26.5	50.8	50.8	52.1	95.3
U	69.9	72.9	28.3	57.1	63.5	58.2	101.6
X	88.9	92	37.3	69.8	69.9	71.1	128.5



Bolig NR.	D	E	G	K	L	M	O	O	Q	R	T	U	X
A ф(mm)	19.1	22.1	25.4	28.5	31.8	34.8	41.2	44.5	47.5	50.8	63.5	69.9	88.9



Bolig NR.	A(mm)	B(mm)	C(mm)
G	25.4	12.7	15.8
K	28.5	12.7	15.8
L	31.8	14.2	19.1
M	34.8	14.2	19.1
O	41.2	23.9	28.5
P	44.5	23.9	28.5
Q	47.5	26.9	31.8
R	50.8	26.9	31.8





Bolig nr.	A(mm)	B(mm)	C(mm)	D(mm)	Muttermoment (NM)	Rec. rør indre dia.
G	25.4	12.7	15.8	55.9	4.5-5.7	12.7
K	28.5	12.7	15.8	55.9	4.5-6.8	12.7
L	31.8	14.2	19.1	60.2	5.7-7.9	16
M	34.8	14.2	19.1	60.2	7.4-10.7	16
O	41.2	23.9	28.5	76.2	8.5-11.9	25.4
P	44.5	23.9	28.5	76.2	9-12.4	25.4
Q	47.5	26.9	31.8	81.3	9.6-13	28.7
R	50.8	26.9	31.8	81.3	10.2-13.6	28.7







• Innsettingstap: Mindre enn eller lik 1,0dB
• Nominell spenning: 600VDC
• Nominell strøm:<23A (depending on contact size and cable specifications)
• Insulation resistance: >1000MΩ (200MΩ etter tåle spenning, høy temperatur og fuktig varme)
• Kontaktmotstand:<10mΩ
• Dielektrisk tålespenning: 1000VAC









• Pålitelighet - Fokusert design

Våre vanntette kontakter i DMM-serien er konstruert for tøffe miljøer. Med funksjoner som tørr --mate vanntett struktur, nøkkeljustering for å forhindre feil --parring og forhåndsmonterte komponenter for enkelt vedlikehold, sikrer de langsiktig - stabil drift i offshore-, marine- og kritiske umbilical-applikasjoner.
• Allsidighet og tilpasning

Tilgjengelig i 13 skallstørrelser, flere kontaktkonfigurasjoner (støtter opptil 203 kontakter), og med alternativer for skallmaterialer (316L rustfritt stål, titanlegering) og kabeltermineringsmetoder. Vi tilbyr også tilpassede nøkkelvinkler (90 grader, 120 grader, etc.) for å passe unike systemkrav.
• Påvist ytelse

Kan tåle høyt trykk (opptil 140 MPa med egnede materialer), vibrasjon (10 Hz - 500 Hz) og sjokk (11 ms halv - sinusbølge). Testet og klarert i offshore boreplattformer, marine nedsenkbare systemer, som beviser deres holdbarhet under ekstreme forhold.
• Omfattende kompetanse

Støttet av - dybdekunnskap om navneregler for koblinger, materialegenskaper og tekniske parametere. Teamet vårt tilbyr sluttstøtte - til - slutt-fra valg av riktig koblingsvariant til etter - salgstjeneste-som sikrer sømløs integrasjon i systemene dine.



Q1: Kan DMM-seriens kontakter håndtere både elektriske og optiske signaler?
A1: Ja! De er designet for å overføre elektriske signaler, optiske signaler og hybride elektro - optiske signaler, noe som gjør dem ideelle for integrerte systemer som trenger multi - signaloverføring.
Q2: Hvordan velger jeg riktig skallstørrelse og kontaktkonfigurasjon?
A2: Vurder applikasjonens plassbegrensninger, signaltype/mengdebehov. Teamet vårt kan hjelpe med å-dele detaljer som spennings-/strømkrav, antall signaler og installasjonsmiljø. Vi veileder deg ved å bruke de 13 skallstørrelsene og kontaktkonfigurasjonene (opptil 203 kontakter).
Q3: Hva er forskjellen mellom "Ingen PBOF" og "PBOF" i trykkmotstand?
A3: "PBOF" refererer til olje - fyllingstrykkbalanse. Det påvirker trykkmotstanden-sjekk tabellen "Rated Pressure Resistance". For eksempel har skallet "G" 110 MPa (ingen PBOF) mot 20 MPa (PBOF). Velg basert på systemets trykk og miljøforhold.
Q4: Er det vanskelig å bestille tilpassede nøkkelvinkler?
A4: Ikke i det hele tatt! Vi tilbyr tilpasset nøkkeling på 90 grader, 120 grader, 150 grader eller 170 grader basert på applikasjonsbehov. Bare spesifiser ønsket vinkel når du legger inn bestillingen, så produserer vi deretter.

Hvis du er interessert i vårDMM Series Dry Plug Metal Shell Fotoelektrisk vanntett kontaktog ønsker å utforske hvordan de kan forbedre systemets pålitelighet i ekstreme miljøer, kontakt oss i dag. La oss diskutere dine prosjektkrav og finne den perfekte koblingsløsningen!
